本文主要講述電磁兼容CE101、CE102、CS101、CS106指標分析和相關設計措施

    這幾個指標都是電源線的電磁兼容性指標，其中CE101、CE102是檢驗設備分系統的電源向電網發送的傳導干擾，是限制電源及電源負載的干擾量，而CS101、CS106是檢驗電子設備承受連續波和脈沖波形電磁干擾的能力，為了提高電源線的電磁兼容性指標，一般都在電源輸入端裝電源濾波器，由于電源濾波器有雙向濾波功能，既可以抑制電源的CE101、CE102的傳導發射，又能抑翹供電網的脈沖干擾CS106和連續波干擾CS101，這種抑制作用也適用于提高民用產品的電磁兼容指標。

    電源濾波器使用注意事項：

    (1)電源濾波器的插入損耗值應為電源線傳導干擾發射最大值與電磁兼容性指標界限比

值，適當增加一定余量。插入損耗包括共模插入損耗和差模插入損耗。

    (2)電源濾波器的抑制帶寬與干擾頻譜的匹配問題。設備的電源濾波器與屏蔽室濾波器

不同，其抑制頻譜相對較窄。一般500kHz～200MHz有較高的干擾電平，這是需要抑制的頻率范圍，在這基礎上向低端引伸到l0kHz，向高端引伸到500MHz。

    濾波器抑制尖峰干擾也十分有效的，最窄的考核尖峰脈沖達150～50ns左右，該脈沖頻譜達幾十兆赫，有時也能達到上百兆赫。

    (3)電源濾波器阻抗與負載阻抗應設計為失配。電源濾波器與一般濾波器不同之處是電

源濾波器重視帶外插入損耗（抑制度）。只有處于失配狀態，帶外插入損耗數值才能偏高，因此一般要求濾波器高輸出阻抗配低阻抗負載，存在問題是負載阻抗經常是變化的，這對濾波器的使用效果帶來一定問題，使用不當效果較差。

    (4)電源濾波器的負載能力問題。眾所周知，電源濾波器性能指標測試時，一般定義為空載或50Ω負載，（實際情況是負載阻抗很?。?，使測試時濾波器處于良好狀態，其性能指標都比實際應用偏高?？紤]這種情況，實際應用時濾波器一般不滿載使用。另一方面，從可靠性設計考慮，一般都要降額設計，降額因子為0.5左右，即最大工作負載為額定值的50%。對滿載工作的濾波器，建議進行滿載狀態的高溫工作試驗，避免出現裝機后的可靠性問題。

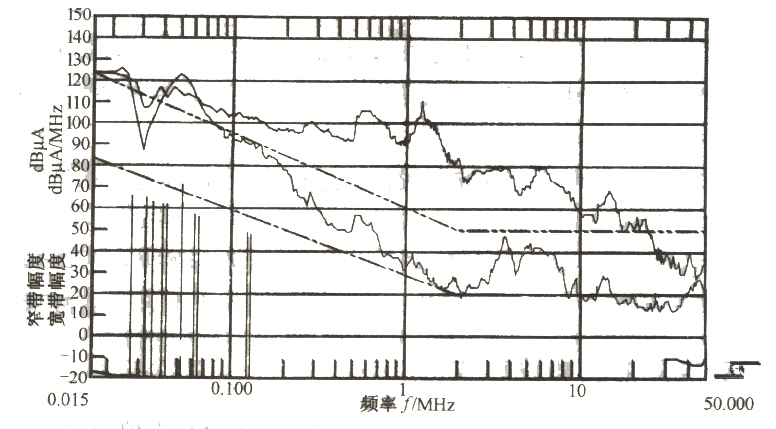

    圖1 為電源濾波器使用的效果曲線（在0.07MHz以上裝濾波器下曲線與未裝濾波器

上曲線比較）如圖1所示。從圖可以看出：70kHz～50MHz范圍內，電源濾波器均有不同數值的插入損耗，其中500kHz～l0MHz效果最好，插入損耗可達50dB，至少也有30dB(本圖為GJB151標準CE03指標)。

                                           圖1 濾波器抑制干擾效果曲線
